Mosaic Toolbox
Plusieurs filtres d'une mosaïque, assemblés sur une seule grille commune en une passe.
Compatibilité
Compatible avec PixInsight 1.9.5
Testé et validé avec la dernière version de PixInsight, la 1.9.5 « Lockhart ».
Présentation
Assembler une mosaïque multi-filtres à la main, c'est reprojeter chaque tuile, filtre par filtre, en espérant que chaque passe retombe sur la même grille, puis recoller les jointures une par une. Mosaic Toolbox fait tout en une passe.
Le script calcule une seule grille astrométrique commune à partir de toutes les tuiles de tous les filtres, y reprojette chaque tuile résolue, érode les bords doux de reprojection, puis recolle les tuiles photométriquement : le rapport de flux des étoiles fixe l'échelle de brillance, et une surface spline lissée modélise le gradient résiduel.
Comme chaque filtre est écrit sur la même grille, les sorties L, R, G, B, S, H et O partagent des coordonnées, un champ et des dimensions en pixels identiques : elles se combinent directement (ChannelCombination, PixelMath, LRGB, SHO), sans nouvelle registration. Autocrop, auto-étirement d'écran et historique complet par jointure sont inclus.
Autonome : aucun autre script de mosaïque n'est requis. Les images en entrée doivent être linéaires, résolues astrométriquement et déjà corrigées de leurs gradients. Écrit par Nicolas Godingen, maintenu par Caelo Works. Interface en français et en anglais. Licence CC BY-NC 4.0 (usage non commercial).
Remerciements
Nicolas Godingen
Auteur de Mosaic Toolbox
Nicolas Godingen a écrit Mosaic Toolbox, et le cœur en est le sien : la grille commune, la reprojection, la jointure photométrique et chaque réglage par défaut qui fait qu'un assemblage multi-filtres sans surveillance sort juste. Il l'a bâti sur ses propres mosaïques, et cela se voit dans les détails qu'un outil plus pressé aurait sautés. Caelo Works est heureux de le porter plus loin. Merci, Nico.
Fonctionnalités
Une seule grille commune
La grille astrométrique est calculée à partir de toutes les tuiles de tous les filtres à la fois, puis chaque tuile résolue y est reprojetée. Fini les passes séparées par filtre qui retombent chacune sur une grille légèrement différente.
Jointure photométrique
Le rapport de flux d'étoiles appariées (même ouverture, même position) fixe l'échelle de brillance, puis une surface spline lissée modélise le gradient résiduel. Repli sur les pixels partagés quand l'étoilement est trop pauvre, signalé.
Tous les canaux alignés
L, R, G, B, S, H et O sortent sur la même grille, avec coordonnées, champ et dimensions identiques. Ils se combinent directement (ChannelCombination, PixelMath, LRGB, SHO), sans nouvelle registration.
Autocrop et auto-étirement
L'autocrop recadre au plus grand rectangle où tous les canaux ont des données partout (ni bord vide, ni coin noir), calculé une fois pour tous les canaux. Un auto-étirement d'écran montre le résultat au lieu d'une image noire, sans toucher aux pixels.
Historique complet par jointure
Chaque mosaïque porte une solution astrométrique reconstruite et un HISTORY complet de chaque jointure : facteur d'échelle et nombre d'étoiles par canal, nombre d'échantillons, lissage, longueur de fondu, mode de jointure.
Autonome et bilingue
Aucune dépendance : le moteur de jointure photométrique est celui du script, rien d'autre à installer. Interface en français et en anglais, changée à la volée depuis l'en-tête (les entrées HISTORY restent en anglais).

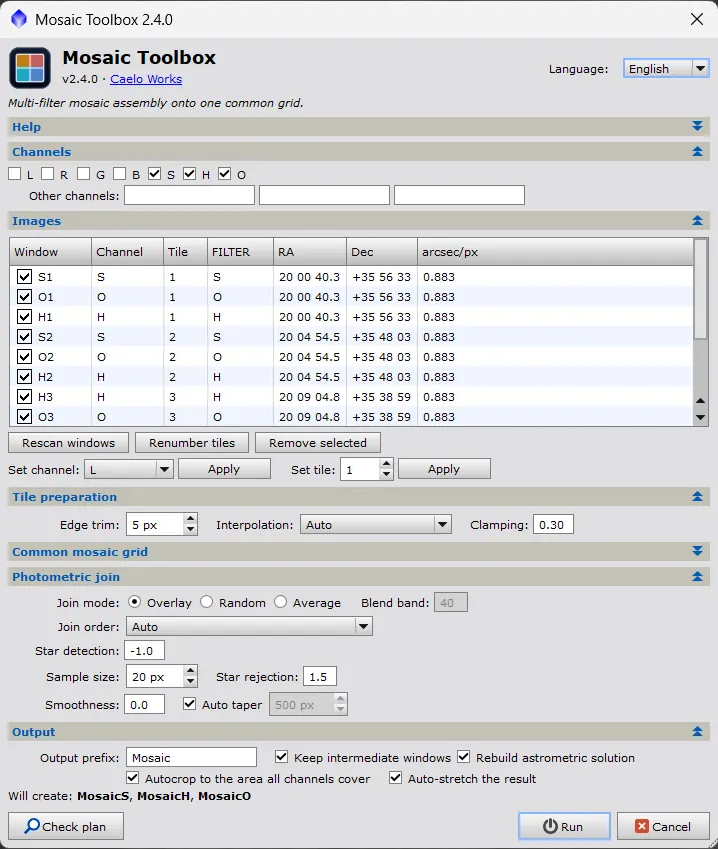

Captures d'écran
Confidentialité, réseau et fichiers
Réseau
Mosaic Toolbox n'établit aucune connexion réseau et ne télécharge rien.
Programmes externes
Le seul programme qu'il peut démarrer est l'outil d'ouverture d'URL de votre système (explorer.exe sous Windows, open sous macOS, xdg-open sous Linux), et seulement quand vous cliquez sur le lien « Caelo Works » de l'en-tête. Il ouvre la page du produit dans votre navigateur par défaut, dans la langue de l'interface : https://pixinsight-scripts.caelo.works/scripts/pix-mosaic-toolbox en français, https://pixinsight-scripts.caelo.works/en/scripts/pix-mosaic-toolbox en anglais. Les deux adresses sont fixées dans le script ; rien d'autre n'est jamais lancé, à aucun autre moment. L'infobulle du lien dit la même chose.
Stockage
Vos choix sont conservés dans les réglages de PixInsight, sous la clé MosaicToolbox/, via l'interface de réglages de PixInsight. Le script n'écrit aucun fichier sur le disque : les mosaïques restent dans des fenêtres PixInsight jusqu'à ce que vous les enregistriez vous-même, et les mots-clés FITS et la solution astrométrique qu'il écrit ne vont que sur ces fenêtres de sortie.
Les pixels de vos images sources ne sont jamais modifiés. Si une fenêtre source ne porte sa résolution astrométrique que sous forme de mots-clés d'en-tête, appuyer sur Exécuter demande à PixInsight de reconstruire cette solution à partir d'eux, la même opération que celle des outils d'astrométrie du cœur.
Données
Aucune télémétrie, aucun suivi d'usage, aucune donnée personnelle collectée ni envoyée.
Installation
-
01
Ajoutez le dépôt CaeloWorks
Dans PixInsight, ouvrez Resources → Updates → Manage Repositories, puis ajoutez l'URL du dépôt CaeloWorks :
-
02
Vérifiez les mises à jour
Lancez Resources → Updates → Check for Updates et acceptez : PixInsight télécharge et installe le script.
-
03
Redémarrez PixInsight
Relancez l'application : le script apparaît dans le menu Script. Les mises à jour futures arrivent ensuite automatiquement.
Une fois installé, le script apparaît dans Script → CaeloWorks → Mosaic Toolbox. Requiert PixInsight 1.9.4+, Windows, macOS ou Linux. Les images en entrée doivent être linéaires, résolues astrométriquement (ImageSolver) et déjà corrigées de leurs gradients. Écrit par Nicolas Godingen, distribué par Caelo Works sous licence CC BY-NC 4.0 (usage non commercial).
Notes de version
-
2.4.2 2026-10-13
Le lien « Caelo Works » de l'en-tête suit la langue de l'interface : la page du produit en français pour l'interface française, en anglais pour l'interface anglaise. L'adresse est lue au moment du clic, si bien qu'un changement de langue est suivi, et l'infobulle montre celle qui va s'ouvrir.
-
2.4.1 2026-10-13
Mise en conformité avec les CPD Program Rules v1.0 publiées par Pleiades Astrophoto, sans aucun changement de traitement : une mosaïque assemblée est identique à celle de la 2.4.0. Le lien « Caelo Works » de l'en-tête ouvre la page du script au lieu de l'accueil du catalogue ; sous Windows, le navigateur est ouvert par explorer.exe directement plutôt que par le shell cmd, et une infobulle dit que c'est le seul programme que le script lance jamais. Le README gagne une section « Confidentialité, réseau et programmes externes », et décrit désormais exactement ce qui arrive aux fenêtres sources. Vérifié compatible avec PixInsight 1.9.5.
-
2.4.0 2026-09-03
Première version distribuée par Caelo Works. Le moteur de traitement (grille commune, reprojection, photométrie, modèle de gradient, jointure et assemblage par canal) est la 2.3.1 de Nicolas Godingen, repris tel quel : les pixels d'une mosaïque assemblée sont identiques. Les changements portent sur l'interface (en-tête aux couleurs CaeloWorks, sélecteur de langue), le catalogue de chaînes, l'empaquetage et les tests.
